E-bike lichten aansluiten is een technisch proces dat kennis van je e-bike systeem vereist, de juiste connectors, en een stap-voor-stap aanpak. De twee dominante systemen zijn CAN-bus en UART. Elk systeem stelt andere eisen aan de aansluiting van verlichting. Doe je het verkeerd, dan riskeer je foutcodes, een noodmodus of schade aan dure elektronica. Deze gids legt uit welk systeem je hebt, welke materialen je nodig hebt, hoe je de verlichting monteert en aansluit, en hoe je veelgemaakte fouten voorkomt.
Hoe herken je het verlichtingssysteem van je e-bike?
Het systeem van je e-bike bepaalt volledig hoe je de verlichting aansluit. De twee meest voorkomende protocollen zijn CAN-bus en UART. Ze werken fundamenteel anders en vragen een andere aanpak.
CAN-bus systemen gebruiken een intern communicatienetwerk tussen motor, display, controller en verlichting. Alles communiceert via één gedeelde datalijn. Systemen zoals Shimano STEPS en Mahle X20 werken op CAN-bus. Je herkent CAN-bus connectors aan hun driehoekige vorm. Aftermarket verlichting aansluiten op een CAN-bus systeem zonder de juiste kennis verstoort het interne protocol en kan foutcodes activeren.
UART systemen communiceren via een seriële verbinding tussen controller en display. Ze gebruiken ronde connectors en zijn vaker programmeerbaar voor extra verlichting. Bafang controllers zijn een bekend voorbeeld van UART. UART controllers programmeren vereist speciale software en een USB kabel, maar geeft je veel meer vrijheid bij het instellen van verlichting en rijondersteuning.
De praktische herkenning gaat als volgt:
- Driehoekige connector aan de motor of display: CAN-bus systeem. Raadpleeg een monteur voor extra verlichting.
- Ronde connector met meerdere pinnen: UART systeem. Programmeerbaar met de juiste software.
- Geen zichtbare connector voor verlichting: verlichting loopt via het display of een interne schakelaar.
- Automatische verlichting via omgevingslichtsensor: systemen zoals Mahle en sommige Bosch modellen hebben dit ingebouwd.
Weet je niet welk systeem je fiets heeft? Zoek het modelnummer op van je motor of controller. Dat staat meestal op een sticker op de motor zelf.
Welke materialen en gereedschappen heb je nodig?
Een goede voorbereiding voorkomt fouten tijdens de installatie. Verzamel alles voordat je begint.
| Materiaal of gereedschap | Waarvoor |
|---|---|
| Voerlamp (6V of 12V DC) | Frontverlichting, passend bij je systeemspanning |
| Achterlamp met connector | Achterlicht, controleer compatibiliteit met je systeem |
| Verlichtingskabel (2-aderig) | Verbinding tussen controller en lamp |
| Passende connector of stekker | Aansluiting op de controller output |
| Multimeter | Spanning en continuïteit meten |
| Schroevendraaiers (plat en kruis) | Bevestiging van lampen en behuizingen |
| Isolatietape of krimpkous | Afdichten van verbindingen |
| Kabelbinders | Kabelmanagement langs het frame |
| USB programmeerkabel (bij UART) | Configuratie van controller instellingen |
| Diagnosesoftware (bij CAN-bus) | Uitlezen van foutcodes |
Controleer altijd de spanning van je e-bike systeem. De meeste e-bikes rijden op 36V of 48V. De controller levert een lagere spanning (meestal 6V of 12V) naar de verlichtingsuitgang. Sluit je een lamp aan op de verkeerde spanning, dan brandt de lamp door of geeft hij geen licht.
Pro-tip: Koop een lamp met een breed ingangsbereik van 6V tot 80V DC. Deze lampen werken op vrijwel elk e-bike systeem zonder dat je de spanning hoeft te meten.
Bij CAN-bus systemen zoals Shimano STEPS heb je mogelijk ook eTuning software nodig voor de desktopversie. Directe motorverbinding via eTuning maakt het mogelijk instellingen aan te passen zonder de motor te beschadigen.

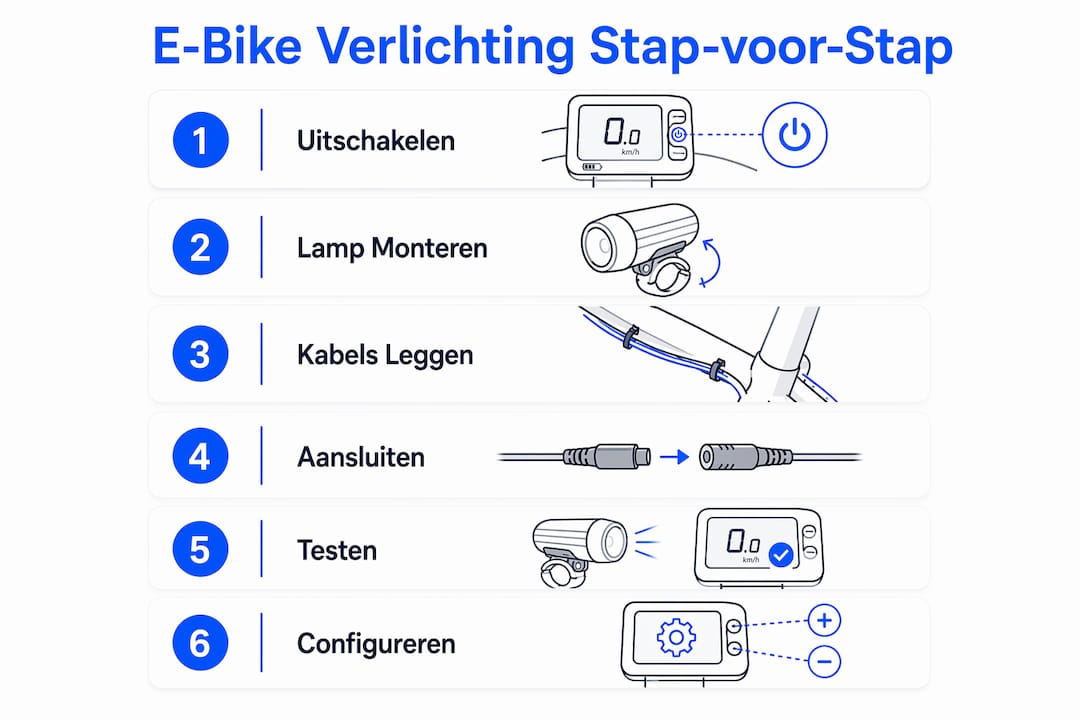

Hoe sluit je stap voor stap de verlichting aan?
Volg dit stappenplan voor een correcte montage en aansluiting van je e-bike verlichting.
Stap 1: Schakel de e-bike volledig uit
Verwijder de accu voordat je iets aansluit. Bij CAN-bus systemen zoals Shimano STEPS en Mahle is dit verplicht. De motor fysiek isoleren van de accu beschermt de gevoelige communicatielijnen tegen kortsluiting. Wacht na het verwijderen van de accu minimaal 30 seconden voordat je verder gaat.
Stap 2: Monteer de lampen op het frame
Bevestig de voerlamp aan het stuur of de voorvork. Gebruik de meegeleverde beugel en zorg dat de lamp recht naar voren wijst. Monteer de achterlamp op de bagagedrager of de achtervork. Controleer of beide lampen stevig zitten en niet kunnen draaien tijdens het rijden.
Stap 3: Leg de kabels langs het frame
Leid de verlichtingskabels netjes langs het frame. Gebruik kabelbinders om de kabels vast te zetten, maar trek ze niet te strak. Laat genoeg speling bij de stuurhoeken zodat de kabel niet breekt bij het sturen. Vermijd contact met bewegende delen zoals de ketting of de rem.
Stap 4: Zoek de verlichtingsuitgang op de controller
De meeste e-bike controllers hebben een aparte uitgang voor verlichting, gelabeld als “LIGHT” of met een lamp-icoon. Bij UART systemen zit deze uitgang vaak als losse draden met een connector. Bij CAN-bus systemen loopt de verlichting via het display of een aparte CAN-bus node.
- Zoek de verlichtingsconnector op de controller.
- Controleer de kleurcodering: rood is positief (+), zwart is negatief (min).
- Sluit de rode draad van de lamp aan op de positieve uitgang.
- Sluit de zwarte draad aan op de negatieve uitgang.
- Gebruik krimpkous of isolatietape om de verbinding af te dichten.
Stap 5: Sluit de accu opnieuw aan en test
Sluit de accu aan en zet de e-bike aan. Activeer de verlichting via het display of de schakelaar. Verlichting bedienen via display of schakelaar verschilt per fabrikant. Controleer of voor- en achterlamp beide branden.
Stap 6: Configureer de controller bij UART systemen
Bij Bafang en andere UART controllers kun je de verlichtingsinstellingen aanpassen via de programmeersoftware. Bafang controllers met USB kabel bieden instellingen voor verlichtingstype, automatisch aan en uit, en koppeling aan de rijmodi. Sluit de USB kabel aan op de controller, open de software en pas de verlichtingsparameters aan.
Stap 7: Configureer via app bij Bosch Smart System
Heb je een Bosch Smart System e-bike? De eBike Flow app voor iOS en Android laat je verlichting en rijmodi via Bluetooth instellen. Open de app, ga naar instellingen en activeer de verlichtingsfunctie. De app werkt alleen met compatibele Bosch Smart System modellen.
Pro-tip: Maak een foto van alle connectors en kabels voordat je iets loskoppelt. Die foto is je referentie als je later twijfelt over de juiste aansluiting.
Welke fouten komen het meest voor bij het aansluiten?
Foutieve aansluitingen zijn de meest voorkomende oorzaak van niet werkende e-bike verlichting. Foutopsporing begint bij het controleren van de stroombron, de verbindingen, de lamp zelf en de zekering.
De meest gemaakte fouten op een rij:
- Verkeerde polariteit: Rood op negatief en zwart op positief aansluiten. De lamp werkt niet of brandt door. Controleer altijd de kleurcodering met een multimeter.
- Directe aansluiting op de accu bij CAN-bus: Aftermarket verlichting direct op de accu aansluiten bij Mahle X20 of Shimano STEPS veroorzaakt foutcodes en activeert de noodmodus. Gebruik altijd de verlichtingsuitgang van de controller.
- Incompatibele spanning: Een 12V lamp aansluiten op een 6V uitgang geeft zwak licht. Een 6V lamp op 12V brandt door. Meet de spanning van de verlichtingsuitgang met een multimeter voordat je de lamp aansluit.
- Slechte isolatie: Onafgedichte verbindingen lopen water in en veroorzaken kortsluiting. Gebruik altijd krimpkous of goede isolatietape.
- Kabelbreuk bij het stuur: Te strak gelegde kabels breken bij het sturen. Laat altijd extra speling bij de stuurhoeken.
Let op bij CAN-bus systemen: Sluit nooit zomaar extra verlichting aan op de CAN-bus datalijn. Dit verstoort de communicatie tussen motor, display en controller. Schakel bij twijfel een e-bike monteur in. Correct isoleren en kabelbeheer beschermt de stuur- en motorelektronica tegen dure schade.
Werkt de verlichting na aansluiting nog steeds niet? Controleer dan in deze volgorde: de zekering in de accu of controller, de spanning op de verlichtingsuitgang met een multimeter, de continuïteit van de kabel, en ten slotte de lamp zelf. Bij CAN-bus systemen lees je foutcodes uit via diagnosesoftware of een dealer.
Belangrijkste inzichten
Correcte e-bike verlichting aansluiten vereist kennis van je systeem (CAN-bus of UART), de juiste materialen, en een stap-voor-stap aanpak waarbij de accu altijd eerst verwijderd wordt.
| Punt | Details |
|---|---|
| Herken je systeem eerst | CAN-bus heeft driehoekige connectors, UART heeft ronde connectors. |
| Verwijder altijd de accu | Koppel de accu los voordat je kabels aansluit om kortsluiting te voorkomen. |
| Gebruik de controller uitgang | Sluit verlichting aan op de verlichtingsuitgang, nooit direct op de accu. |
| Meet de spanning vooraf | Controleer de uitgangsspanning met een multimeter voor je de lamp aansluit. |
| Programmeer bij UART systemen | Bafang controllers laten verlichtingsinstellingen aanpassen via USB software. |
Mijn eerlijke kijk op e-bike verlichting aansluiten
De meeste handleidingen doen het voorkomen alsof e-bike verlichting aansluiten net zo simpel is als een fietslamp op een batterij zetten. Dat klopt voor eenvoudige UART systemen met een losse verlichtingsuitgang. Maar de werkelijkheid in de werkplaats is anders.
Ik zie regelmatig fietsen binnenkomen waarbij iemand verlichting direct op de accu heeft aangesloten bij een CAN-bus fiets. Het resultaat: een controller die in noodmodus staat, foutcodes die je alleen met professionele diagnosesoftware kunt wissen, en soms een beschadigde CAN-bus lijn. Die reparatie kost meer dan de lamp ooit waard was.
Het verschil tussen een UART en een CAN-bus systeem is niet altijd zichtbaar van buitenaf. Ik adviseer iedereen om eerst het modelnummer van de motor op te zoeken voordat je iets aansluit. Vijf minuten zoeken voorkomt uren reparatiewerk.
Wat ik ook zie: mensen die de stap naar programmeren overslaan bij UART systemen. Dat is zonde. Een Bafang controller met de juiste software instellen geeft je controle over wanneer de verlichting aangaat, hoe helder hij brandt en of hij gekoppeld is aan de rijmodus. Dat is een functie die de meeste fabrikanten niet in de handleiding vermelden.
Mijn advies: begin altijd met het identificeren van je systeem, werk met de juiste materialen, en schakel een monteur in als je twijfelt. Een foutieve aansluiting op een CAN-bus systeem is geen doe-het-zelf reparatie meer. Veiligheid op de weg begint bij correct werkende verlichting die betrouwbaar brandt.
— Hugo
Verlichting en e-bike onderdelen bij Basicebikes
Basicebikes levert e-bikes, losse onderdelen en verlichtingsaccessoires voor eigenaren die hun fiets zelf willen aanpassen of laten repareren.
Zoek je een betrouwbare achterlamp voor je e-bike of een lichtschakelaar die direct past op je systeem? Basicebikes heeft compatibele verlichtingsonderdelen voor de meest gangbare e-bike systemen. Twijfel je over de aansluiting of wil je de installatie laten uitvoeren? Via de reparatiepagina vraag je direct een afspraak aan bij een e-bike monteur. Bekijk het volledige aanbod in de Basicebikes showroom en rij veilig en verlicht de weg op.
Veelgestelde vragen
Kan ik gewone fietslampjes aansluiten op mijn e-bike?
Dat hangt af van je systeem. Bij UART systemen met een losse verlichtingsuitgang is het mogelijk als de spanning overeenkomt. Bij CAN-bus systemen zoals Shimano STEPS of Mahle werkt dit niet zonder aanpassingen aan het systeem.
Hoe weet ik of mijn e-bike een CAN-bus of UART systeem heeft?
Kijk naar de connector op de motor of controller. Een driehoekige connector wijst op CAN-bus. Een ronde connector met meerdere pinnen wijst op UART. Zoek ook het modelnummer van je motor op voor zekerheid.
Wat doe ik als mijn e-bike verlichting niet werkt na aansluiting?
Controleer in volgorde: de zekering, de spanning op de verlichtingsuitgang met een multimeter, de continuïteit van de kabel en de lamp zelf. Bij CAN-bus systemen lees je foutcodes uit via diagnosesoftware of bij een dealer.
Kan ik de verlichtingsinstellingen aanpassen op mijn e-bike?
Bij UART systemen zoals Bafang kun je via een USB programmeerkabel en bijbehorende software de verlichtingsinstellingen aanpassen. Bij Bosch Smart System modellen gebruik je de eBike Flow app voor iOS en Android.
Is het veilig om e-bike verlichting zelf aan te sluiten?
Bij eenvoudige UART systemen is zelf aansluiten haalbaar met de juiste materialen en kennis. Bij CAN-bus systemen zoals Shimano STEPS of Mahle is professionele hulp sterk aan te raden om schade aan de controller en foutcodes te voorkomen.
